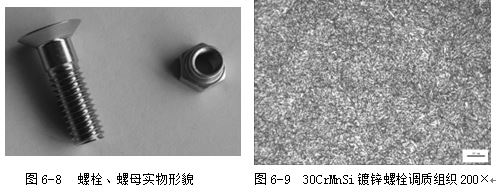

（1） 30CrMnSi鍍鋅螺栓；30CrMnSi自鎖螺母形貌見圖6-8。

（2）30CrMnSi鍍鋅螺栓金相組織與熱處理工藝

30CrMnSi鍍鋅螺栓熱處理后的金相組織為回火索氏體組織 ，見圖6-9。

30CrMnSi鍍鋅螺栓熱處理：

淬火：鹽浴爐900℃  保溫10min，油冷；

回火：520℃  保溫40min，水冷。

（3） 30CrMnSi自鎖螺母金相組織與熱處理

30CrMnSi自鎖螺母熱處理后的金相組織為回火索氏體組織 ，見圖6-10

圖 6-10 30CrMnSi自鎖螺母調(diào)質(zhì)金相組織 100×

30CrMnSi自鎖螺母熱處理工藝：

淬火：鹽浴爐   900℃  18min，

回火： 堿浴爐   500℃  30min
