ML18成品螺母熱處理金相分析
（1） ML18螺母成品（左）、ML18螺母未熱處理(中)、20鋼鎖片見圖6-13。
圖6-13 螺母、鎖片實(shí)物形貌
（2） ML18成品螺母熱處理后的金相組織與熱處理工藝
A. ML18成品螺母熱處理后的金相組織
ML18 螺母熱處理金相組織為回火馬氏體＋貝氏體＋鐵素體，見圖6-14。

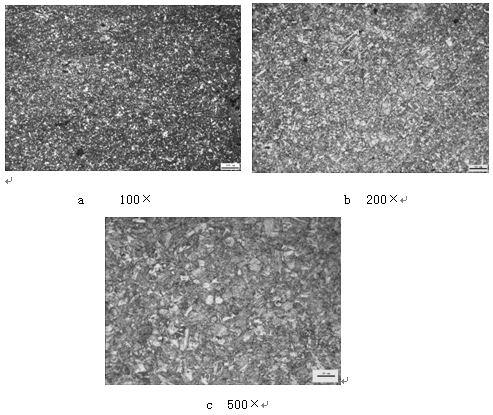

圖6-14 ML18螺母淬火低溫回火金相組織
B. ML18成品螺母熱處理工藝：
淬火：鹽浴爐920℃ 8min油冷
回火：堿浴爐300℃ 25min，水冷
ML18螺母半成品未熱處理的金相組織
ML18螺母半成品組織為原材料退火組織鐵素體＋珠光體，見圖6-15。
c 500×

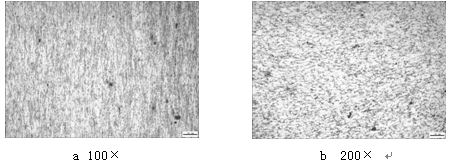

圖6-15 ML18螺母未熱處理的金相組織
（4） 20 鋼鎖片熱處理的金相組織與熱處理工藝
A. 20鋼鎖片熱處理的金相組織
20 鋼鎖片熱處理的金相組織為回火屈氏體組織＋鐵素體，見圖6-16。

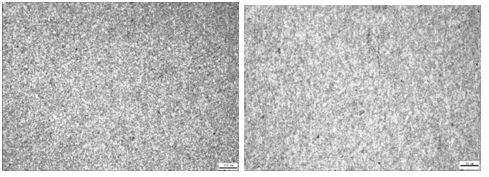

圖 6-16 20#鋼鎖片淬火中溫回火金相組織
B. 20鋼鎖片熱處理工藝：
淬火：鹽浴爐 900℃ 8min,油冷
回火：堿浴爐 440℃ 20min,水冷
下一篇：六角螺栓與沉頭螺栓熱處理工藝金相組織
上一篇：壓彈簧圈金相分析及熱處理工藝
浙公網(wǎng)安備 33042402000106號(hào)
