螺栓表面裂紋缺口金相分析
螺栓的表面缺口與裂紋缺陷

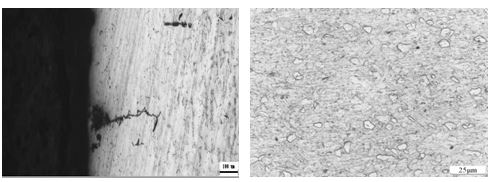

螺栓表面發(fā)現(xiàn)有缺口，缺口底部有一裂紋，該螺栓沒有熱處理，其缺陷不是螺栓加工時(shí)造成的缺陷，而是原材料帶來的缺陷，缺陷見圖8-98。
TC4鈦合金螺栓原材料不合格組織
鈦合金螺栓組織為α＋β；螺栓原材料組織檢查發(fā)現(xiàn)α量小于15﹪，不能滿足TC4鈦合金螺栓α含量大于15﹪標(biāo)準(zhǔn)要求，不合格組織見圖8-99。
下一篇：緊固件氧化夾雜物缺陷金相分析
上一篇：原材料鋼表面缺陷檢測(cè)
“推薦閱讀”
【本文標(biāo)簽】：螺栓斷口缺陷金相分析 螺栓斷口金相分析檢測(cè) 斷口金相檢測(cè)
【責(zé)任編輯】：國檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
