鋼鐵材料淬火熱處理狀態下的金相組織，其中一種組織采用兩張圖片者，其放大倍數分別為100倍和500倍。

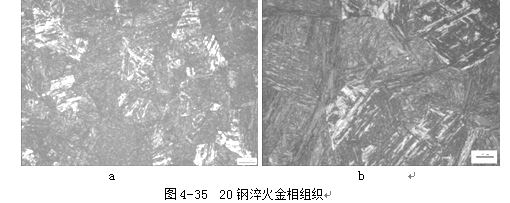

（1） 20鋼淬火金相組織，見圖4-35。

說明：20鋼  淬火狀態  成束的板條狀低碳馬氏體

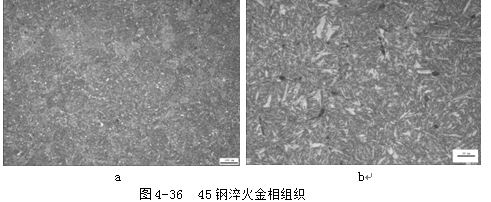

（2）45鋼淬火金相組織，見圖4-36。

說明：45鋼  淬火狀態 中碳馬氏體組織  板條狀馬氏體、其板條形態退化+少量白色殘余奧氏體

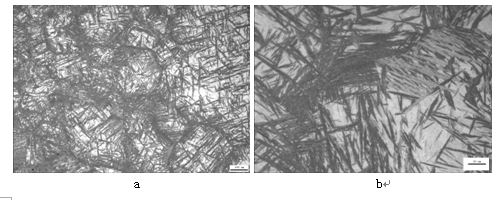

（3）T12鋼淬火金相組織，見圖4-37。

    圖4-37 T12鋼淬火金相組織

說明：T12鋼  淬火狀態 深色針狀組織為片狀馬氏體、白色基體為殘余奧氏體

（4）  T10高溫淬火金相組織，見圖4-38。

說明：T10鋼  高溫淬火狀態  粗大針狀馬氏體和白色塊狀殘余奧氏體，初形成馬氏體針貫穿奧氏體晶粒，浸蝕呈深色，后形成馬氏體較短，顏色較淺

65Mn鋼不同溫度等溫淬火

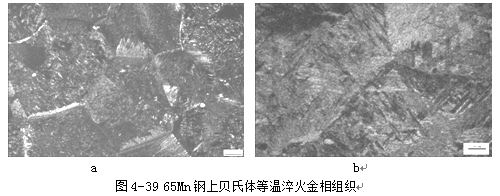

（1）65Mn鋼等溫淬火金相組織，見圖4-39。

 說明：65Mn鋼上貝氏體等溫淬火狀態  羽毛狀上貝氏體、基體為索氏體+淬火馬氏體和殘余奧氏體。

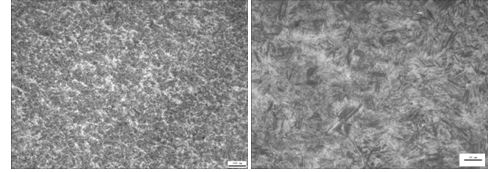

(2)  65Mn鋼等溫淬火金相組織，見圖4-40。

圖4-40 65Mn鋼下貝氏體等溫淬火金相組織

說明：65Mn鋼 下貝氏體等溫淬火狀態  黑色針狀為下貝氏體，白色基體為殘余奧氏體和少量馬氏體。
