常用緊固件缺陷綜合分析

來源：國檢檢測 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-06-29 15:38:08【大中小】

緊固件在制造過程中，由于設計不合理、選材不當、成形工藝、熱處理和表面處理工藝不當?shù)仍蚨紩?huì)造成緊固件產生表面或內部缺陷，達不到質量要求。

10.4.1 緊固件常見的因原材料缺陷原因造成的產品缺陷

材料表面裂紋造成緊固件表面裂紋，見圖10-4；原材料表層粗晶環造成緊固件表層粗晶環，見圖 10-5；原材料表面脫碳造成緊固件表面脫碳，見圖10-6；原材料表面折疊造成緊固件表面折疊，淬火后開裂，見圖10-7。

圖10-4 螺栓表面裂紋 1× 圖10-5 螺栓桿部粗晶環 ×100

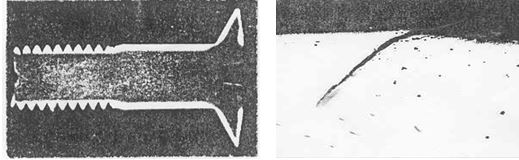

圖10-6 螺釘表面脫碳 ×3 圖10-7螺栓表面折疊裂紋 ×50

10.4.2 緊固件成形工藝與加工工藝不當造成缺陷

緊固件失效工藝缺陷原因有尺寸超差、螺紋精度不夠；高強度螺栓頭桿聯接處未進行冷擠壓；變形不當造成的晶粒不均勻等。裂紋在粗細晶粒交界處產生并擴展，見圖10-8。螺栓頭部金屬流線沒有沿螺栓頭部外形分布，見圖10-9。

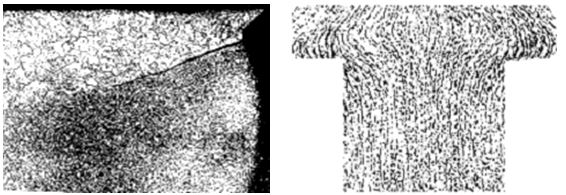

圖10-8粗細晶粒交界面上的裂紋 ×50 圖10-9螺栓頭部不合格金屬流線 50×

C. 螺紋滾壓工藝不當造成的缺陷

螺紋滾壓時要求毛坯直徑和滾壓壓力符合工藝要求，當毛坯直徑過大或滾壓壓力過大時，經滾壓螺紋后有時螺紋端中心呈開口孔洞或出現內部中心封閉孔洞，中心呈開口孔洞見圖10-10(a)；螺紋端中心呈開口孔洞的螺釘，其端面中心會呈不規則的孔洞缺陷，該缺陷不要與縮孔殘余相混淆。螺釘螺紋端頭表面中心呈不規則孔洞缺陷，見圖10-10(b)。

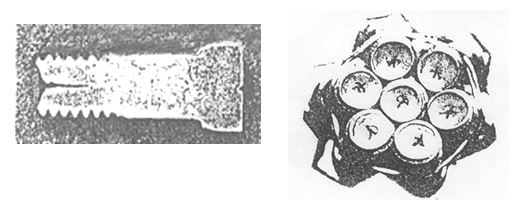

圖10-10(a) 螺釘螺紋端中心開口孔洞圖10-10(b)螺釘螺紋端中心不規則孔洞
