1Cr17Ni2不銹鋼外套螺母表面缺陷

不銹鋼外套螺母表面有一半圓的弧槽缺陷，深度為0.06mm，槽內被外來氧化渣填充，槽底與基體金屬連接處有明顯的過渡層。金相分析認為該缺陷屬于原材料氧化物夾雜缺陷，見圖8-86。

42CrMo鋼銷體表面的橫向原材料裂紋缺陷

42CrMo鋼銷體的車加工面發(fā)現(xiàn)較多不規(guī)則橫向裂紋。銷體經車加工還沒有磨削加工，該橫向裂紋不規(guī)則不是車加工裂紋，分析為原材料裂紋。裂紋產生原因是原材料拉拔過程中線材因過量變形而產生。橫向裂紋容易使零件早期斷裂失效，橫向裂紋見圖8-87。

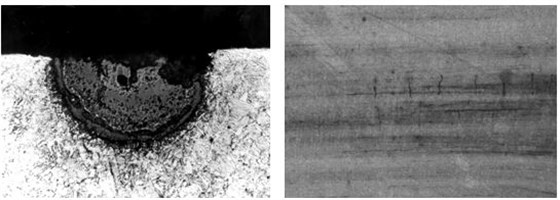

圖8-86氧化物夾雜缺陷組織 500× 圖8-87 表面橫向裂紋
