TC4、TC6、TC16等鈦合金螺栓的金相組織都為α＋β兩相組織，退火組織的α量多，熱處理固溶＋時(shí)效后的α量比退火組織的α量要少一些。
(1) TC4鈦合金螺栓
A. TC4鈦合金螺栓金相組織為α＋β，見圖5-24（a 100×，b 500×）。

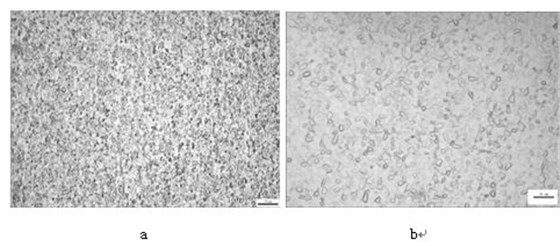

圖5-24TC4螺栓固溶時(shí)效金相組織
B. TC4鈦合金螺栓熱處理工藝
退火：780℃ 2h，氬氣或氮?dú)饫鋮s
固溶：955℃ 1h，流動(dòng)凈水冷卻
時(shí)效：540℃ 6h，氬氣或氮?dú)饫鋮s
(2) TC6鈦合金螺栓
A. TC6鈦合金螺栓退火金相組織為α＋β，見圖5-25。
圖5-25TC6鈦合金螺栓退火金相組織100×
B. TC6鈦合金螺栓熱處理工藝
等溫退火：870℃ 1h，隨爐冷至650℃保溫2 h，氮?dú)饫鋮s
(3) TC16鈦合金螺栓
A. TC16鈦合金螺栓金相組織為α＋β，見圖5-26 （a、b、c）。
B. TC16鈦合金螺栓熱處理工藝
退火：780℃2h，氬氣或氮?dú)饫鋮s
固溶：800℃1.5h，流動(dòng)凈水冷卻
時(shí)效：540℃8h，氬氣或氮?dú)饫鋮s
