42CrMo鋼高強(qiáng)度螺栓多相組織

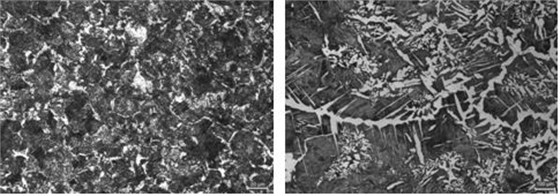

42CrMo鋼高強(qiáng)度螺栓熱處理操作不當(dāng)，使組織成為回火索氏體+回火屈氏體+網(wǎng)狀和塊狀鐵素體混合組織，見圖8-31。

圖8-31 調(diào)質(zhì)不當(dāng)所致多相組織 圖8-32 過熱所致魏氏組織

（16） 42CrMo鋼高強(qiáng)度螺栓過熱組織和魏氏組織

42CrMo鋼螺栓熱處理淬火淬火加熱溫度過高，形成魏氏組織，晶粒粗大，機(jī)械性能與沖擊值降低，見圖8-32。
